DAFTAR ISI
1. Jurnal
2. Hardware
3. Video Pratikum
4. Analisa
5. Download

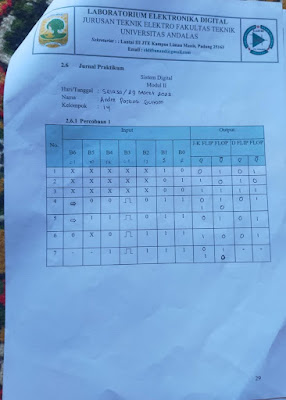

1. Jurnal [Kembali]


2. Hardware [Kembali]


3. Video Pratikum [Kembali]


4. Analisa [Kembali]
    1. Bagaimana jika B0 dan B1 sama sama diberi logika 0, apa yang terjadi pada rangkaian ?
        = Ketika B0 dan B1 sama sama diberi logika 0 maka oada keluaran tidak akan berubah dari                       kondisi sebelumnya dimana itu disebut ( non change).
    2. Bagaimana jika B3 di putuskan atau tidak dihubungkan pada rangkaian apa yang terjadi pada                rangkaian?
        = Andaikan B3 di putus maka pada rangkaian tidak adanya perubahan yang akan terjadi pada                   keluaran atau outputya karena pada rangkaian B3 berfungsi sebagai clock dimana clock                           merupakan sinyal pulsa yang akan memberikan perubahan pada keluaran atau outputnya yang               dimana ini akan membuat pada J-K Flip-Flop tidak adanya kondisi terlarang.
    3. Jelaskan apa yang dimaksud kondisi toggle, kondisi not, dan kondisi terlarang pada Flip- Flop ?
        = 1. Kondisi toggle adalah kodisi dimana disaat J =1 dan K =1, outpuntnya Q dan Q not akan                       menghasilkan perbedaan yaitu jika Q = 0 dan Q = 1 akan sebaliknya Q = 1 dan Q not = 0.
           2. No Change adalah dimana keluaran yang ada tidak berubah - ubah atau tetap dari kondisi                       sebelumnya.
           3. Kondisi terlarang adalah keadaan yang tidak di perbolehan kondisi outpunta Q dan sama                       dengan Q not  yaitu pada saat S = 0 dan R = 0

5. Download [Kembali]
Download Video
Download Rangkaian
Download datasheet SPDT
Download datasheet 74LS112
Download datasheet 7474
